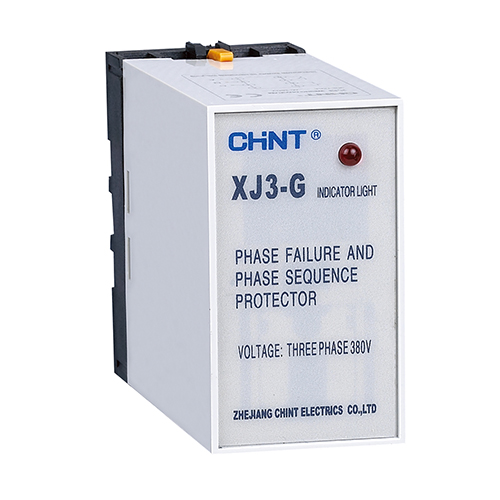

Bộ chống mất pha CHINT XJ3-G - Rơ le bảo vệ mất pha

1. Đặc điểm nổi bật

• Bảo vệ động cơ khỏi sự cố mất pha, lệch pha, ngược pha.

• Có chức năng bảo vệ quá áp và thấp áp với thời gian trễ điều chỉnh.

• Đèn LED hiển thị trạng thái, dễ dàng giám sát.

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail.

• Hoạt động ổn định, độ chính xác cao, phù hợp cho môi trường công nghiệp.

2. Thông số kỹ thuật

• Mã sản phẩm: XJ3-G

• Thương hiệu: CHINT – Xuất xứ: Trung Quốc

• Nguồn cấp: 3 pha (50Hz) 380VAC

• Bảo vệ quá áp: 380~460VAC, thời gian trễ 1,5~4s (điều chỉnh)

• Bảo vệ thấp áp: 300~380VAC, thời gian trễ 2~9s (điều chỉnh)

• Độ chính xác điện áp: ±5%

• Lỗi pha: Điện áp < 60%Ue, bảo vệ thứ tự pha ≤ 2s

• Công suất tiếp điểm: AC380V 3A

• Công suất tiêu thụ: ≤ 1W

• Độ bền điện: 10⁵ lần (không lớn hơn tải định mức)

• Nhiệt độ làm việc: -5°C ~ +40°C

3. Ứng dụng thực tế

• Bảo vệ động cơ 3 pha trong nhà máy, xưởng sản xuất.

• Lắp đặt trong tủ điện công nghiệp để giám sát điện áp.

• Ứng dụng cho bơm nước, máy nén khí, thang máy, hệ thống HVAC.

• Đảm bảo an toàn, tránh hư hỏng thiết bị do sự cố điện.

4. Cách sử dụng

• Lắp đặt rơ le vào tủ điện hoặc trên thanh DIN rail.

• Đấu nối dây theo sơ đồ hướng dẫn của CHINT.

• Cấp nguồn 3 pha AC380V để thiết bị hoạt động.

• Khi xảy ra sự cố mất pha, lệch pha, ngược pha hoặc quá/ thấp áp, rơ le sẽ tự động ngắt tín hiệu để bảo vệ động cơ.
