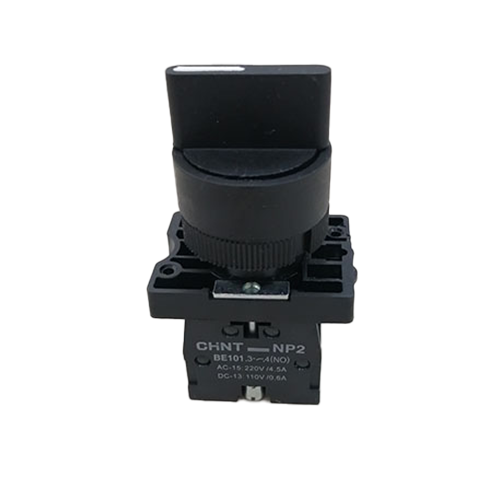

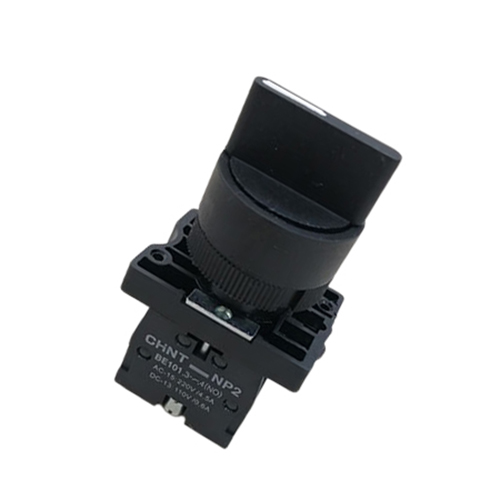

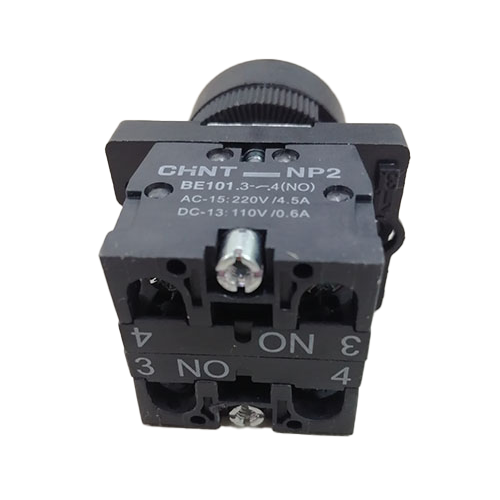

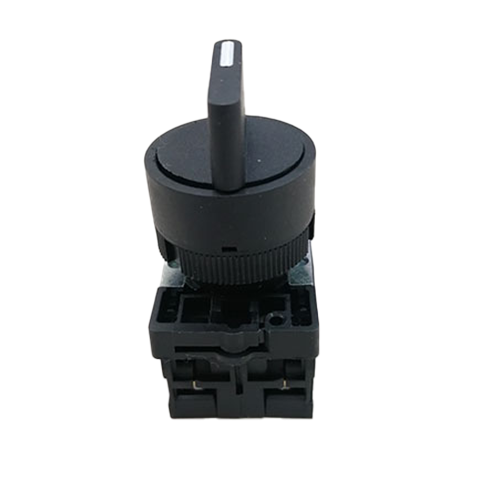

Công tắc xoay 3 vị trí 2NO Chint-NP2-ED33

1. Đặc điểm nổi bật

• Công tắc xoay 3 vị trí NP2-ED33 của CHINT, thiết kế chắc chắn, nhỏ gọn.

• Hỗ trợ 2 tiếp điểm NO, dễ dàng tích hợp trong các mạch điều khiển.

• Hoạt động ổn định trong dải điện áp AC lên đến 415V và DC lên đến 250V.

• Đạt tiêu chuẩn quốc tế IEC/EN60947-5-1, đảm bảo độ tin cậy và an toàn.

• Khả năng chống bụi, chống nước với cấp bảo vệ IP40, IP65, phù hợp môi trường công nghiệp.

2. Thông số kỹ thuật

• Điện áp hoạt động định mức Ue:

  • AC-15: 415/380/240/220V

  • DC-13: 250/220/125/110V

• Dòng điện hoạt động định mức Ie:

  • AC-15: 1.9/2.5/3/4.5A

  • DC-13: 0.27/0.3/0.55/0.6A

• Điện áp cách điện định mức Ui: 415V

• Nhiệt độ môi trường hoạt động: -5°C ~ +40°C

• Nhiệt độ trung bình 24h: ≤ +35°C

• Độ cao lắp đặt: ≤ 2000m

• Dòng chịu nhiệt Ith: 10A

• Điện áp chịu xung định mức Uimp: 2.5kV

• Mức độ bảo vệ: IP40, IP65

• Lớp ô nhiễm / hạng mục cài đặt: Lớp 3 / II

3. Ứng dụng thực tế

• Sử dụng trong mạch điều khiển công nghiệp, tủ điện, máy móc sản xuất.

• Điều khiển khởi động/ dừng động cơ, công tắc tơ, rơ le.

• Lắp đặt trong hệ thống điều khiển tự động của nhà máy, xưởng cơ khí, điện công nghiệp.

• Phù hợp cho môi trường có độ ẩm cao, bụi bẩn nhờ khả năng chống nước, chống bụi.

4. Cách sử dụng

• Lắp công tắc NP2-ED33 vào bảng điều khiển/ tủ điện có lỗ gắn phi 22mm.

• Đấu nối dây dẫn theo sơ đồ tiếp điểm 2NO phù hợp yêu cầu mạch.

• Siết chặt đầu nối dây bằng mô-men xoắn 0,8 ~ 1,2 Nm để đảm bảo kết nối chắc chắn.

• Định kỳ kiểm tra, siết chặt lại các đầu dây để tránh lỏng lẻo.

• Ngắt nguồn điện trước khi bảo trì để đảm bảo an toàn.
