Các tính năng của máy cắt dây EDM chất lượng cao:

- Tốc độ cắt tối đa: 300mm²/phút, dây cắt chịu mài mòn 800.000mm² chỉ mất 0,01mm đường kính.

- Bộ điều khiển BMW kèm nguồn điện tần số cao mới.

- Hệ thống tự động căng dây hai chiều.

- Phần mềm BMXP chạy trên Windows, hỗ trợ sử dụng trực tiếp AutoCAD.

- Bộ biến tần Mitsubishi (Nhật Bản).

- Đường dẫn hướng tuyến tính từ PMI.

- Màn hình LCD.

- Máy tính công nghiệp.

- Hệ thống bôi trơn trung tâm.

- Chứng nhận CE từ Anh Quốc.



THÔNG SỐ KỸ THUẬT

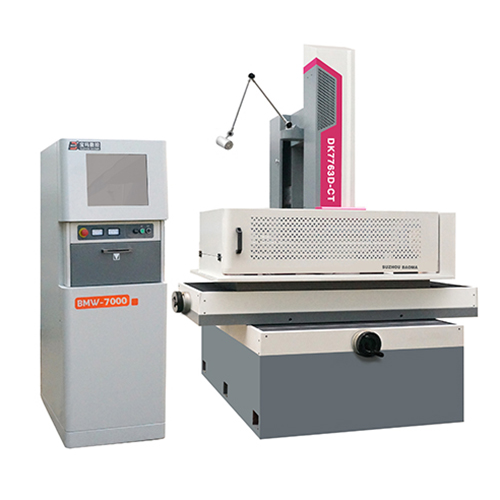

- Model: DK7763D-CT

- Thương hiệu: BAOMA

- Xuất xứ: Trung Quốc

- Hành trình X, Y (mm): 800×630

- Kích thước bàn làm việc (mm): 1100×660

- Độ dày cắt tối đa (mm): 500

- Tải trọng tối đa (kg): 3000

- Trọng lượng máy (kg): 4500

- Độ chính xác (mm): ≤±0.006

- Độ nhám bề mặt (µm): ≤1.0

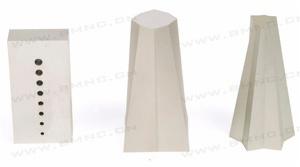

- Độ nghiêng tối đa (dưới 100mm) (tùy chọn): 6° (12°)

- Dòng làm việc tối đa (A): 10

- Tốc độ làm việc tối đa (mm²/phút): 300

- Trục vít dẫn hướng: Trục vít bi chính xác/Đường dẫn hướng tuyến tính.

- Thiết bị cắt nhôm: Tùy chọn.

- Chức năng đặc biệt cắt hợp kim titan: Tiêu chuẩn.

- Trục Z điều khiển bằng động cơ: Tiêu chuẩn.

- Hệ thống làm mát: Lọc 3 lớp (ít nhất 8 µm).

- Loại điều khiển: BMW7000 (tùy chọn BMW3000).





Động cơ bước cho trục X/Y

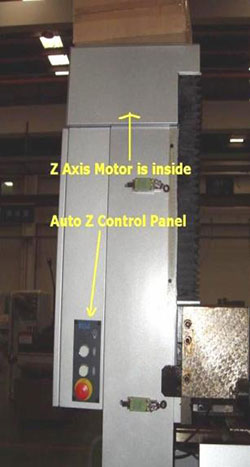

Bộ điều chỉnh trục Z bằng tay



THIẾT BỊ TUỲ CHỌN



Động cơ servo cho trục X/Y



Trục Z động cơ hóa

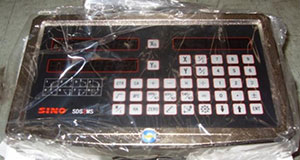

DRO (Đọc số kỹ thuật số)



Cắt nhôm



ỨNG DỤNG

- Máy cắt dây EDM (WEDM) sử dụng dây (dây Molypden hoặc hợp kim Tungsten và Molypden) làm điện cực, dung dịch làm việc làm môi trường. Hiện tượng phóng điện xảy ra giữa điện cực và phôi nhờ sử dụng nguồn xung cao tần và dòng điện đỉnh cao, tạo ra nhiệt lượng và năng lượng lớn để ăn mòn phôi. Đường đi dự kiến của dây được điều khiển bởi chuyển động của các trục X-Y và U-Y do máy điều khiển. Sau đó, phôi được gia công.

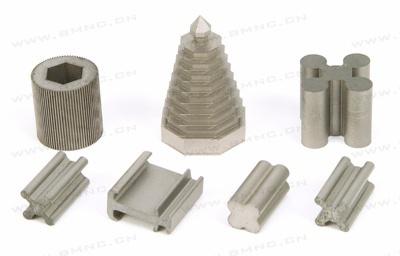

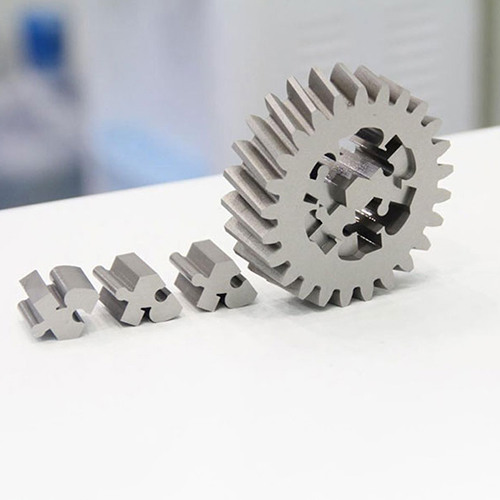

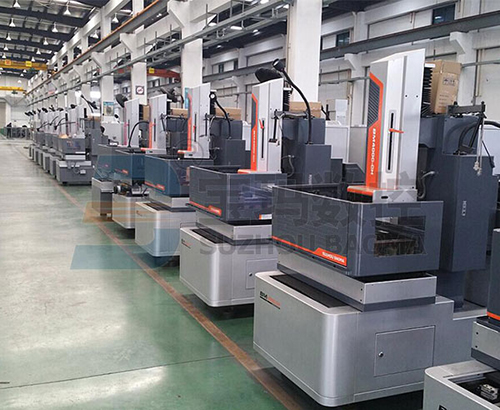

- Máy "Baoma" nổi bật với thiết kế đẹp, cấu trúc mới lạ, hiệu suất vượt trội và vận hành thuận tiện. Đồng thời, máy có độ cứng cao, lực cắt nhỏ, khả năng chịu tải lớn, chuyển động ổn định và vận hành an toàn. Chúng phù hợp để cắt các chi tiết có độ chính xác cao, độ cứng tốt, độ bền cao, đặc biệt là khuôn dập nguội, khuôn ép đùn, khuôn nhựa, dao cắt bánh răng, các chi tiết chính xác (bao gồm côn lớn, côn đều, côn không đều, các hình dạng bất thường và các loại khác).



- Máy cắt dây EDM tốc độ trung bình là thế hệ mới của các máy EDM, được sử dụng rộng rãi trong các lĩnh vực khuôn mẫu, phụ tùng ô tô, hàng không vũ trụ, thiết bị điện tử, quân sự, công nghiệp nhẹ và thiết bị gia dụng.



ĐẶC ĐIỂM



THÂN MÁY

- Cơ Chế Cắt Côn: Được điều khiển bởi hai động cơ bước, cơ chế này cho phép di chuyển các trục U và V, giúp thực hiện đồng thời chuyển động trên 4 trục (X, Y, U, V).

- Cấu Trúc Khung Dây: Cấu trúc đối xứng giữa khung trên và khung dưới giúp giữ căng dây Molypden trong phạm vi căng bình thường. Các ròng rọc bố trí dây có số lượng bằng nhau, đảm bảo lực căng đều tại mọi điểm của dây Molypden. Vì vậy, dù gia công chi tiết mỏng hay dày, dây Molypden khó bị đứt. So với cấu trúc hình chữ "C" thường được sử dụng trong các máy khác, cấu trúc này rút ngắn hành trình dây, giảm chấn động trong quá trình chạy dây và đảm bảo độ chính xác.

- Bàn Làm Việc: Bàn làm việc có rãnh dạng chữ T, kèm theo kẹp tiêu chuẩn được cung cấp miễn phí.

- Hệ Thống Quấn Và Chạy Dây: Trống quấn dây được làm từ thép đặc biệt, ổn định hơn và chống ăn mòn. Bộ chuyển đổi Emerson (Mỹ) kiểm soát hướng chạy, cho phép sử dụng lâu hơn, cải thiện độ chính xác, độ mịn bề mặt và giảm tình trạng đứt dây.

- Thân Máy: Thân máy được làm từ gang Meehanite (HT250). Khuôn đúc của máy "Baoma" sử dụng công nghệ đúc nhựa cát và được ủ nhiệt ở nhiệt độ cao, mang lại độ bền cao và khả năng chống biến dạng. Khả năng chịu tải tối đa của bàn làm việc vượt trội hơn các máy khác từ Trung Quốc.

- Thanh Dẫn Hướng Và Vít Me Bi: Sử dụng thanh dẫn hướng tuyến tính bằng thép và vít me bi chất lượng cao từ Đài Loan.



HỆ THỐNG ĐIỀU KHIỂN

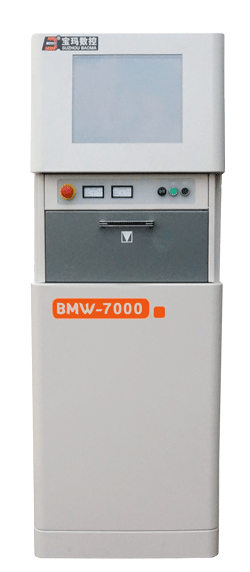

BỘ ĐIỀU KHIỂN (BMW-7000)

1. Bố trí bộ điều khiển:

- Khung cơ bản của bộ điều khiển BMW sử dụng các cấu hình chuyên dụng và thiết bị cố định kết nối dựa trên công nghệ từ Đức. Bộ điều khiển mang lại thiết kế bên ngoài thanh lịch và bố trí bên trong hợp lý. Tính năng kín, khả năng tương thích điện từ và tản nhiệt đều được đảm bảo. Bộ điều khiển được trải qua quá trình kiểm tra ở nhiệt độ cao trước khi xuất xưởng, đảm bảo các linh kiện có thể hoạt động liên tục trong thời gian dài.



2. Máy tính và màn hình:

- Sử dụng máy tính công nghiệp hiệu suất cao, bộ xử lý P4 hoặc tốt hơn, RAM 1G, ổ cứng 160G, hỗ trợ kết nối INTERNET, kèm theo màn hình màu LCD.



3. Nguồn tần số cao và mạch nội bộ:

- Sử dụng nguồn tần số cao kỹ thuật số, bộ phát nguồn được điều khiển bởi phần mềm BMXP. Điều này giúp cải thiện độ chính xác và ổn định của tín hiệu xung, giảm xác suất xảy ra lỗi nguồn tần số cao, đồng thời nâng cao hiệu quả gia công và chất lượng chi tiết gia công.

Dòng điện tối đa: 6A

Hiệu suất tối đa: ≥120m²/phút

Độ nhám bề mặt: ≤1.2μm

Thiết kế mô-đun được áp dụng cho hệ thống dây nội bộ, giúp giảm khả năng xảy ra lỗi và dễ bảo trì.



4. Hệ thống điều khiển:

- Sử dụng phần mềm hệ thống BMXP pm-k, nền tảng vận hành là WINDOWSXP, tích hợp hệ thống nhúng để đạt kết nối liền mạch với các phần mềm khác như AUTOCAD. Máy được trang bị cơ sở dữ liệu tối ưu hóa và chức năng cắt đa lớp. Khách hàng có thể chọn các tổ hợp khác nhau tùy theo yêu cầu gia công từng loại chi tiết.



HỆ THỐNG LÀM MÁT



1. Bể lọc ba cấp kiểu mới:

- Cấp 1: Bông lọc, cấp 2: Lưới đồng, cấp 3: Lọc giấy 5µm.

Hệ thống này kéo dài tuổi thọ của dung dịch làm việc, cải thiện độ sạch của dung dịch và khả năng thải cặn, giúp tiết kiệm chi phí và cải thiện độ mịn của bề mặt chi tiết gia công. Khi sử dụng cùng với dung dịch làm việc mới của "Baoma", hệ thống thân thiện hơn với người vận hành và môi trường. Dung tích bể là 100L. Bơm làm mát:Sử dụng bơm tăng áp nhập khẩu, hoạt động ổn định trong thời gian dài.



HỆ THỐNG ĐIỀU KHIỂN:



- Hệ Thống Điều Khiển Thông Minh BMXP



- Phần mềm thông minh BMXP tích hợp lập trình và điều khiển, chạy trên nền Windows XP. Đây là phần mềm duy nhất được thiết kế đặc biệt cho máy cắt dây EDM hoạt động trong môi trường Windows XP.



- Sử dụng thẻ điều khiển khe cắm PCI và máy tính công nghiệp cao cấp, giúp tăng cường độ ổn định của hệ thống điều khiển và giảm đáng kể tỷ lệ lỗi máy tính.



- Hỗ trợ kết nối mạng nhanh chóng, truyền tải đồ họa, dữ liệu và chương trình, cho phép kiểm soát trực tiếp từ bộ phận thiết kế kỹ thuật ngay khi lập trình ban đầu.



- Hệ thống điều khiển nhúng cho phép kết nối liền mạch với nhiều phần mềm thiết kế như AUTOCAD và các phần mềm khác.



- Chức năng tìm điểm gốc cơ học giúp bù bước vít truyền động, cải thiện đáng kể độ chính xác định vị, đặc biệt trong hệ thống điều khiển servo.



- Cơ sở dữ liệu dung lượng lớn tích lũy từ nhiều kinh nghiệm thực tế. Người dùng có thể chọn các thông số phù hợp theo điều kiện gia công khác nhau hoặc tự thiết lập cơ sở dữ liệu dựa trên kinh nghiệm của mình.



- Thông số công suất xung được điều khiển trực tiếp bởi phần mềm, cải thiện khả năng chống nhiễu của đầu ra xung, tăng độ nhám bề mặt chi tiết gia công và giảm hao mòn dây molybdenum.



- Chức năng phần mềm BMXP:

Hệ tọa độ: Hỗ trợ tọa độ tuyệt đối, tọa độ gia tăng (tương đối).

Biến đổi tọa độ: Phóng to, thu nhỏ, xoay và hiển thị theo dõi thời gian thực.

Nội suy đường thẳng và cung tròn.

Xử lý côn và các chi tiết có hình dạng khác nhau ở trên và dưới.

Xử lý ngắn mạch và đứt dây.

Ghi nhớ khi mất điện và tự động dừng sau khi gia công.

Định vị mép tự động và lấy tâm tự động.

Thêm cung chuyển tiếp tự động (góc bất kỳ).

Xử lý ngược chiều.

Lập trình tự động qua menu công nghệ.

Truyền tải dữ liệu và cắt nhiều lần.

Cấu hình và Hiệu suất hệ CNC:

Phần cứng CNC:

Máy tính công nghiệp: P4

RAM: 1024MB

Ổ cứng: 160GB

Màn hình màu LCD 15 inch

Hỗ trợ USB và INTERNET

Phần mềm CNC và nền tảng vận hành:

Hỗ trợ lập trình và điều khiển tự động

Nền tảng vận hành: Windows XP

Hiệu suất kỹ thuật hệ CNC:

Điều khiển đồng thời 4 trục

Xử lý các chi tiết có hình dạng khác nhau ở phần trên và dưới

Môi trường làm việc của hệ CNC:

Điện áp: 3 pha 380V ± (1%-10%), 50Hz (chấp nhận tùy chỉnh)

Độ ẩm tương đối: 40%～80%

Môi trường sạch, không có bụi và khí hoạt tính. Tránh các máy gây bụi hoạt động gần.

Không có nguồn rung động hoặc sóng điện từ trong phạm vi 20m.
