1. Giới thiệu sản phẩm

Máy chấn tôn thủy lực CNC Harsle EcoBend 20040 là dòng máy chấn kim loại công suất lớn, được thiết kế để gia công các tấm kim loại dài với độ chính xác cao. Máy có lực chấn 200 tấn và chiều dài chấn 4 mét, phù hợp cho các xưởng gia công kim loại, nhà máy sản xuất kết cấu thép, tủ điện, vỏ máy và cơ khí chế tạo.



Máy được trang bị hệ điều khiển CNC ET-18 màn hình 21.5 inch, hỗ trợ lập trình 2D trực quan, điều khiển trục X + R backgauge giúp căn chỉnh vị trí tấm chính xác. Ngoài ra máy tích hợp hệ thống CNC Crowning bù võng, đảm bảo góc chấn đồng đều trên toàn bộ chiều dài phôi.



Khung máy được hàn thép nguyên khối và xử lý khử ứng suất sau hàn, sau đó gia công CNC chính xác cao, đảm bảo độ bền và độ ổn định khi vận hành lâu dài.



2. Thông số kỹ thuật:

Mã: EcoBend 20040

Nhà sản xuất: Harsle

Xuất xứ: Trung Quốc

Hệ điều khiển: ET-18

Backgauge: Trục X + R"

Thông số kỹ thuật chính

Lực chấn: 2000 kN

Chiều dài chấn: 4000 mm

Khoảng cách giữa hai trụ: 3200 mm

Chiều sâu họng máy: 400 mm

Hành trình bàn trượt (Ram stroke): 200 mm

Chiều cao mở (Daylight): 470 mm

Chiều rộng bàn máy: 240 mm

Dung tích thùng dầu: 390 L

Giá đỡ phôi phía trước: 2 cái

Công suất động cơ chính AC: 15 kW

Lưu lượng bơm thủy lực: 32 ml/vòng

Áp suất hệ thống thủy lực: 28 MPa

Kích thước máy

Chiều dài máy: 4400 mm

Chiều rộng máy: 1850 mm

Chiều cao máy: 2780 mm

Tốc độ làm việc

Tốc độ chạy nhanh: 120 mm/s

Tốc độ làm việc: 0 – 15 mm/s

Tốc độ hồi về: 120 mm/s

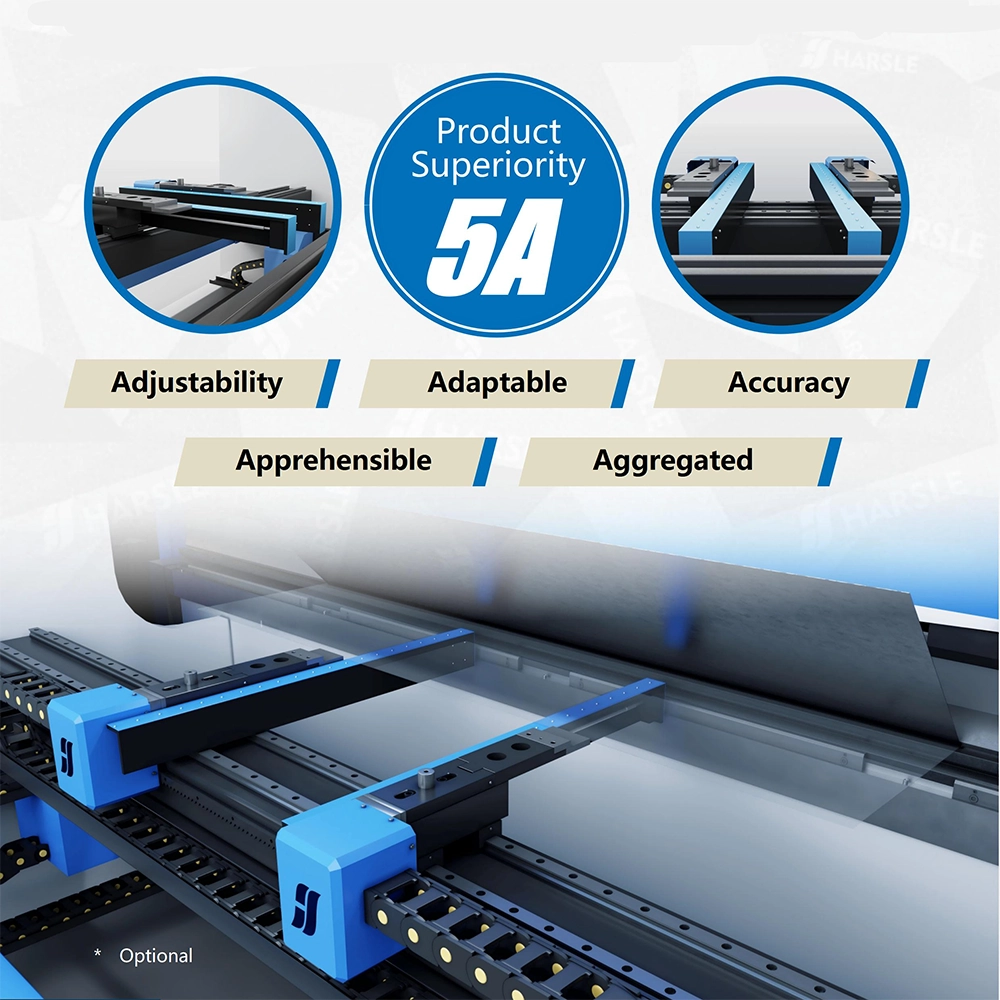

Hệ thống cữ chặn sau (Backgauge)

Hành trình trục X: 550 mm

Hành trình trục R: 160 mm

Độ chính xác định vị: 0.05 mm

Số chốt chặn: 4 cái

Cấu hình linh kiện chính

Bộ điều khiển CNC: EASYCAT (ET-18)

Động cơ chính AC: INNOMOTICS

Thiết bị điện: SCHNEIDER

Van thủy lực: BFL

Bơm thủy lực: FIRST

Thước quang tuyến tính: GIVI

Công tắc bàn đạp: KACON

Đầu nối ống thủy lực: JS

Vít me bi / ray dẫn hướng: HEQING

Servo backgauge: EASYCAT

Phớt thủy lực: NOK

Kẹp dao nhanh: HARSLE

Chày và cối: HARSLE

PLC an toàn: OMRON

Kẹp dao hai trượt: TYOKKO / AMADA

Kẹp dao thủy lực: HARSLE / WILA

Bảo vệ laser: HARSLE

Hệ thống đỡ tấm: HARSLE

Van giám sát áp suất: REXROTH

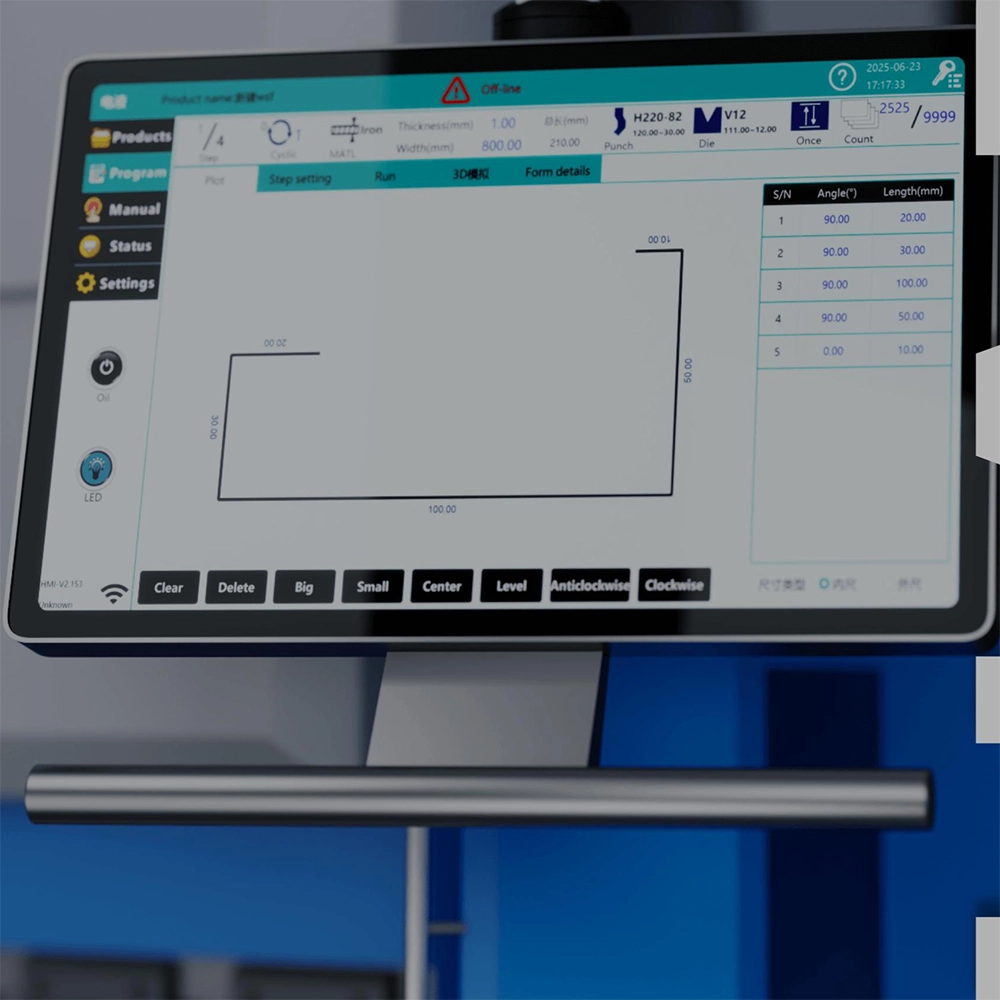

Hệ điều khiển CNC

Model điều khiển: ET-18

Màn hình: 21.5 inch

Độ phân giải: 1920 × 1080 px

Trục điều khiển backgauge: X + R (có thể mở rộng Z1, Z2)

Ngôn ngữ hỗ trợ: Anh, Trung, Nga, Pháp, Đức, Hàn, Bồ Đào Nha, Tây Ban Nha…

Bộ nhớ chương trình: Không giới hạn

Lập trình: Digital + 2D

Thư viện dao: Không giới hạn

Phần mềm offline: HOS-E18

Chức năng:

Điều khiển bằng tay quay điện tử

Hỗ trợ đếm số lượng sản phẩm

Lập trình góc chấn

Nâng cấp và gỡ lỗi từ xa

Thay thế từng bước hoặc toàn bộ

Nhập bản vẽ PDF

Có thể mở rộng thêm nhiều trục CNC

Hệ trục điều khiển: X+R

X: Trục chặn sau tiến / lùi

R: Trục chặn sau lên / xuống

Chức năng chính:

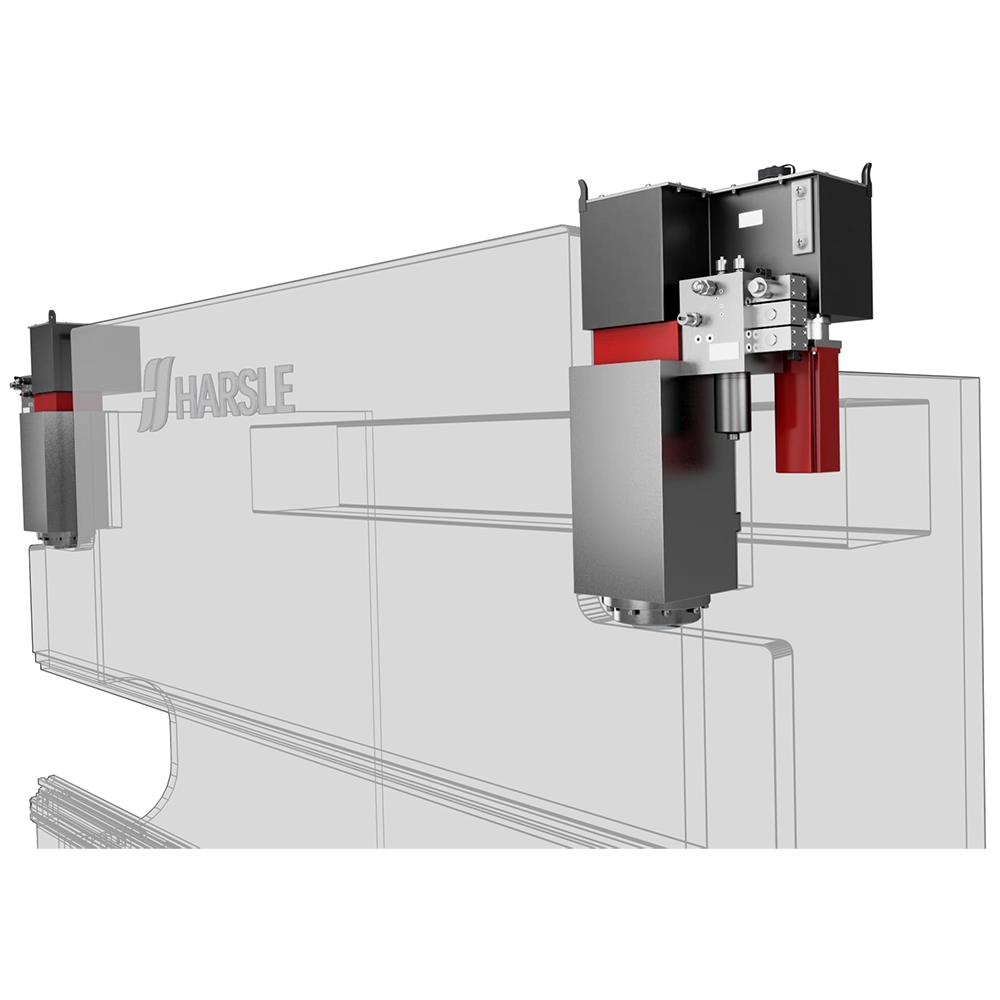

Hệ thống bù võng CNC (CNC Crowning)

Khung máy xử lý khử ứng suất sau hàn

Gia công CNC độ chính xác cao

Kẹp dao nhanh Fast Clamp

Hệ thống đỡ phôi phía trước

Hệ thống sheet follower hỗ trợ tấm

Hệ thống support chống võng tấm dài

Hệ thống an toàn

Rèm quang bảo vệ phía sau

Công tắc an toàn cửa tủ điện

Van giám sát áp suất thủy lực

PLC an toàn OMRON



3. Tính năng nổi bật

Hệ thống CNC Crowning bù võng tự động

Khung máy khử ứng suất sau hàn tăng độ bền

Gia công CNC độ chính xác cao

Kẹp dao nhanh Fast Clamp

Hệ thống đỡ phôi phía trước

Sheet follower hỗ trợ tấm dài

Support chống võng tấm dài

Có thể mở rộng thêm nhiều trục CNC



4. Hệ thống an toàn

Rèm quang bảo vệ phía sau

Công tắc an toàn cửa tủ điện

Van giám sát áp suất thủy lực

PLC an toàn OMRON



5. Ứng dụng thực tế

Máy chấn tôn CNC Harsle EcoBend 20040 được sử dụng rộng rãi trong các ngành gia công kim loại tấm. Máy phù hợp cho các xưởng cơ khí, nhà máy sản xuất kết cấu thép, sản xuất tủ điện, vỏ máy, thiết bị công nghiệp và nhiều lĩnh vực chế tạo cơ khí khác.



Nhờ khả năng chấn các tấm kim loại dài với độ chính xác cao, máy giúp nâng cao năng suất sản xuất và đảm bảo chất lượng sản phẩm đồng đều. Máy có thể gia công nhiều loại vật liệu như thép carbon, thép không gỉ và nhôm.



6. Cách sử dụng

Trước khi vận hành, cần kiểm tra nguồn điện, hệ thống thủy lực và tình trạng dao chấn. Người vận hành nhập thông số chấn trên hệ điều khiển CNC ET-18 và lựa chọn chương trình phù hợp với loại phôi.



Đặt tấm kim loại vào vị trí chấn và căn chỉnh bằng hệ thống backgauge. Sau khi xác định vị trí chính xác, tiến hành chấn theo chương trình đã cài đặt. Trong quá trình vận hành cần tuân thủ các quy định an toàn và kiểm tra định kỳ hệ thống thủy lực, dao chấn và các bộ phận chuyển động.
