1. Giới thiệu sản phẩm

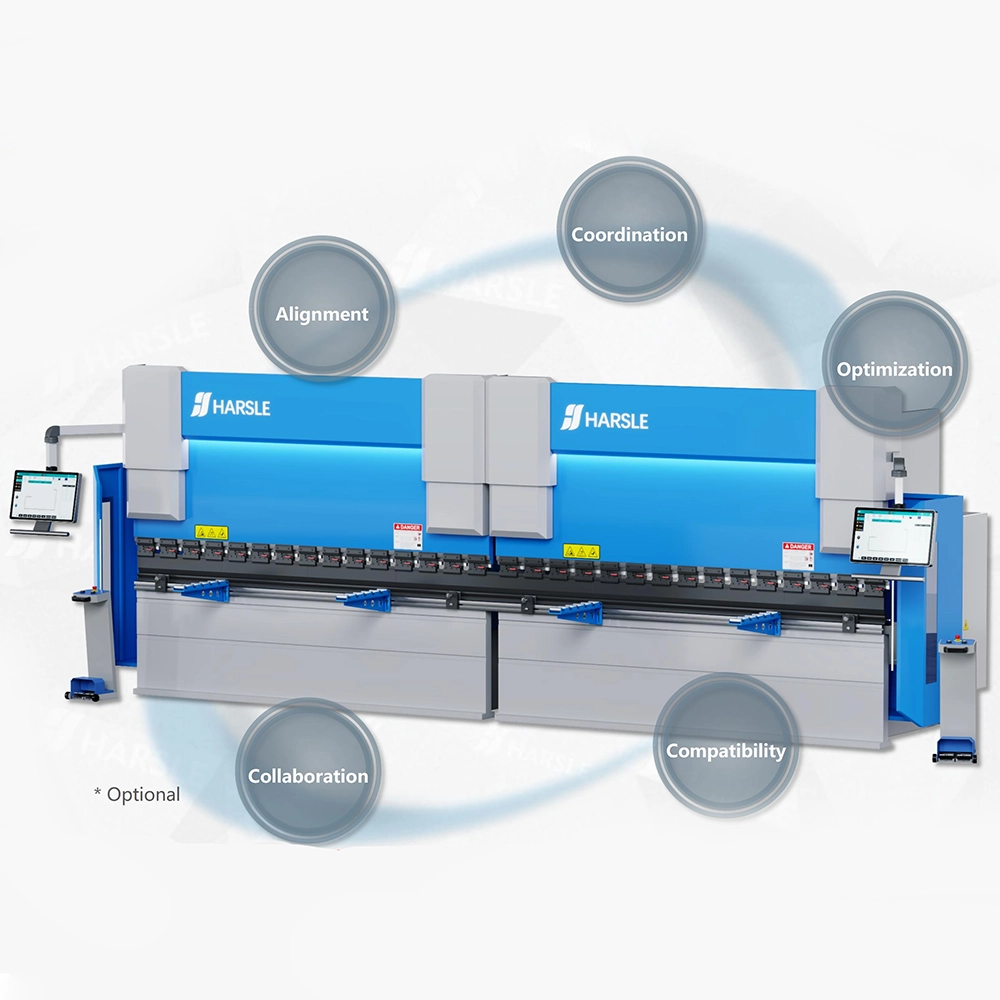

Máy chấn tôn thủy lực CNC Harsle EcoBend 40060 là dòng máy chấn kim loại công nghiệp công suất lớn, được thiết kế để gia công các tấm kim loại dài với độ chính xác cao. Máy có lực chấn 400 tấn và chiều dài chấn 6000 mm, phù hợp cho các nhà máy sản xuất kết cấu thép, vỏ tủ điện, đóng tàu, chế tạo cơ khí và gia công kim loại tấm khổ lớn.



Máy được trang bị hệ điều khiển CNC ET-18 màn hình 21.5 inch, hỗ trợ lập trình 2D trực quan và điều khiển các trục Y1, Y2, X, R giúp kiểm soát chính xác quá trình chấn. Hệ thống CNC Crowning bù võng tự động giúp đảm bảo góc chấn đồng đều trên toàn bộ chiều dài phôi.



Khung máy được chế tạo từ kết cấu thép hàn cường lực, xử lý khử ứng suất nhiệt độ cao, sau đó gia công bằng trung tâm CNC độ chính xác cao, giúp máy vận hành ổn định và bền bỉ trong môi trường sản xuất công nghiệp.



2. Thông số kỹ thuật

Mã: EcoBend 40060

Nhà sản xuất: Harsle

Xuất xứ: Trung Quốc

Lực chấn: 4000 kN

Chiều dài chấn: 6000 mm

Khoảng cách giữa hai trụ: 5000 mm"

Chiều sâu họng máy: 500 mm

Hành trình bàn trượt (Ram stroke): 320 mm

Chiều cao mở (Daylight): 600 mm

Chiều rộng bàn máy: 260 mm

Dung tích thùng dầu: 950 L

Giá đỡ phôi phía trước: 3 cái

Công suất động cơ chính AC: 30 kW

Lưu lượng bơm thủy lực: 63 ml/vòng

Áp suất hệ thống thủy lực: 28 MPa

Kích thước máy

Chiều dài máy: 6400 mm

Chiều rộng máy: 2200 mm

Chiều cao máy: 3350 mm

Tốc độ làm việc

Tốc độ chạy nhanh: 90 mm/s

Tốc độ làm việc: 0 – 7 mm/s

Tốc độ hồi về: 80 mm/s

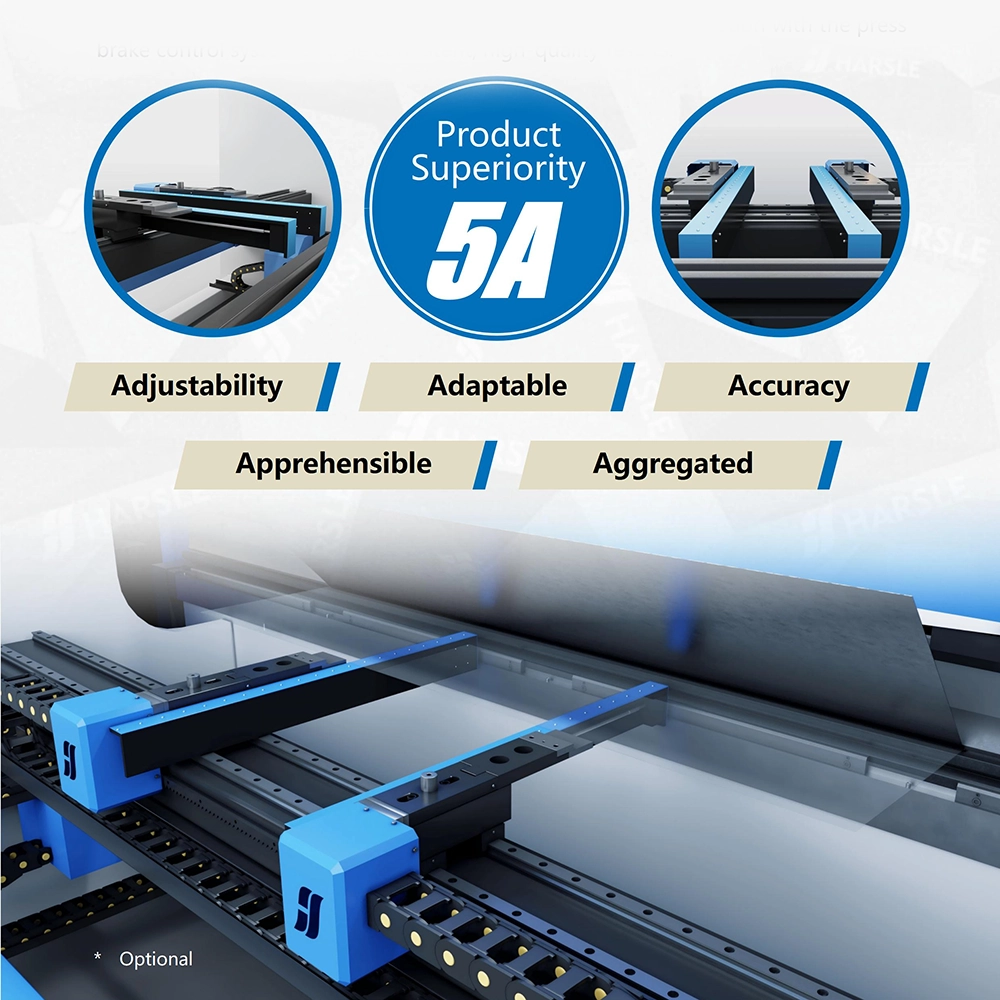

Hệ thống chặn sau (Backgauge)

Hành trình trục X: 750 mm

Hành trình trục R: 200 mm

Độ chính xác định vị: 0.05 mm

Số chốt chặn: 4 cái

Cấu hình tiêu chuẩn

Hệ điều khiển CNC: EASYCAT ET-18

Động cơ chính AC: INNOMOTICS

Thiết bị điện: SCHNEIDER

Van thủy lực: BFL

Bơm thủy lực: FIRST

Thước đo tuyến tính: GIVI

Công tắc bàn đạp: KACON

Đầu nối ống thủy lực: JS

Vít me bi / ray dẫn hướng: HEQING

Servo hệ chặn sau: EASYCAT

Phớt thủy lực: NOK

Kẹp dao nhanh: HARSLE

Chày và cối: HARSLE

Hệ điều khiển CNC

Model hệ điều khiển: ET-18

Màn hình: 21.5 inch

Độ phân giải: 1920 × 1080 px

Trục điều khiển backgauge: X + R

Lập trình: Digital + 2D

Dung lượng lưu chương trình: Không giới hạn

Thư viện dao: Không giới hạn

Phần mềm offline: HOS-E18

Chức năng hệ điều khiển

Điều khiển bằng tay quay điện tử

Hỗ trợ đếm số lượng sản phẩm

Lập trình góc chấn

Nhập bản vẽ PDF

Thay thế từng bước hoặc toàn bộ

Cập nhật và chẩn đoán lỗi từ xa

Hệ thống trục CNC

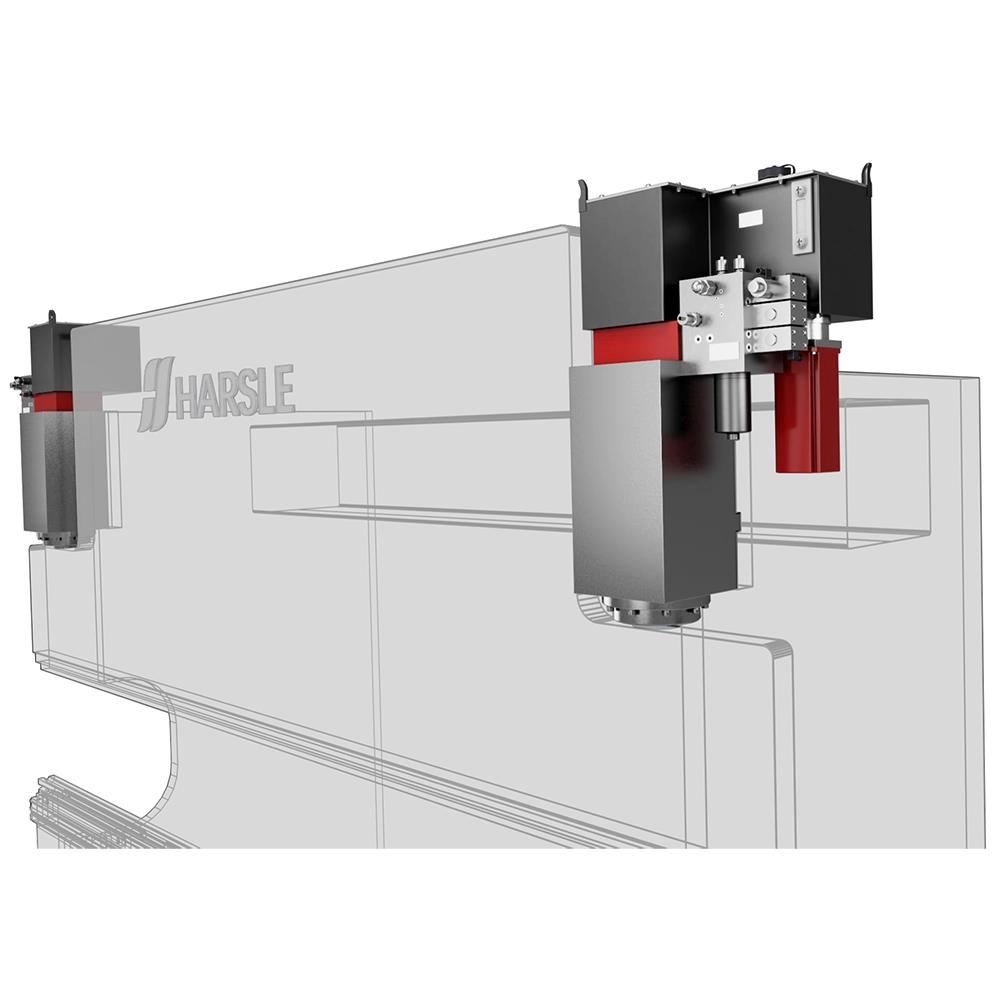

Y1: Trục điều khiển xi lanh thủy lực bên trái

Y2: Trục điều khiển xi lanh thủy lực bên phải

X: Trục di chuyển chặn sau tiến / lùi

R: Trục di chuyển chặn sau lên / xuống

Đặc điểm kết cấu máy

Khung máy kết cấu thép hàn cường lực

Gia công bằng robot hàn tự động

Xử lý khử ứng suất bằng nhiệt độ cao

Giảm biến dạng và tăng độ ổn định kết cấu

Đảm bảo độ bền và tuổi thọ lâu dài của máy

Quy trình gia công

Khung máy được gia công bằng trung tâm CNC

Có thể gia công các chi tiết kích thước lớn

Tích hợp công nghệ CNC giúp gia công chính xác

Thực hiện các công đoạn: gia công tinh

Hệ thống bù võng CNC (CNC crowning)

Hệ thống crowning CNC tự động tính toán giá trị bù biến dạng giữa bàn máy và thanh trượt

Giúp đảm bảo góc chấn đồng đều trên toàn bộ chiều dài chi tiết

Cải thiện độ chính xác và độ thẳng của sản phẩm

Giảm tỷ lệ phế phẩm

Tăng hiệu quả sản xuất

Dao chấn tiêu chuẩn

Máy được cung cấp 01 bộ chày và cối tiêu chuẩn

Chày thẳng tiêu chuẩn (Standard punch)

Cối đa V (Multi-V die)

Giá đỡ phôi phía trước

Giá đỡ phôi phía trước giúp định vị và hỗ trợ chi tiết

Tăng độ ổn định trong quá trình chấn

Giảm sai lệch do biến dạng hoặc dịch chuyển vật liệu

Hệ thống an toàn

Rèm quang bảo vệ phía sau

Công tắc an toàn cửa tủ điện

Van giám sát áp suất hệ thống thủy lực

PLC an toàn giám sát hoạt động máy



3. Ứng dụng thực tế

Máy chấn tôn CNC Harsle EcoBend 40060 được sử dụng rộng rãi trong ngành gia công kim loại tấm và chế tạo cơ khí. Máy phù hợp cho các xưởng cơ khí, nhà máy sản xuất kết cấu thép, sản xuất tủ điện, thiết bị công nghiệp, vỏ máy và nhiều lĩnh vực sản xuất khác.



Nhờ khả năng chấn các tấm kim loại dài với lực chấn lớn và độ chính xác cao, máy giúp tăng năng suất sản xuất và đảm bảo chất lượng sản phẩm đồng đều. Máy có thể gia công nhiều loại vật liệu như thép carbon, thép không gỉ, nhôm và các hợp kim kim loại khác.



4. Cách sử dụng

Trước khi vận hành máy cần kiểm tra nguồn điện, hệ thống thủy lực và tình trạng dao chấn. Người vận hành nhập các thông số chấn trên hệ điều khiển CNC ET-18 và lựa chọn chương trình phù hợp với vật liệu và chiều dày tấm kim loại.



Đặt tấm kim loại vào vị trí chấn và căn chỉnh bằng hệ thống backgauge. Sau khi xác định vị trí chính xác, tiến hành chấn theo chương trình đã thiết lập. Trong quá trình vận hành cần tuân thủ các quy định an toàn và kiểm tra định kỳ hệ thống thủy lực, dao chấn và các bộ phận chuyển động để đảm bảo máy hoạt động ổn định.
