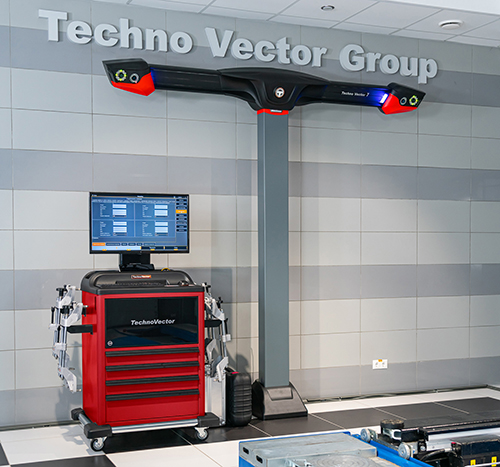

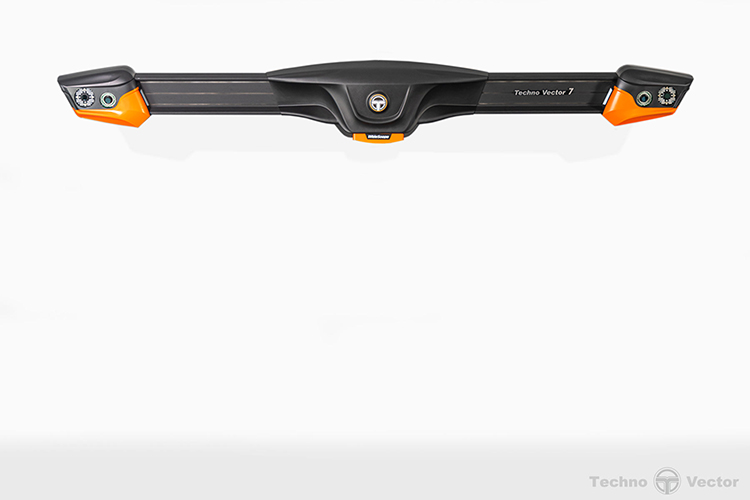

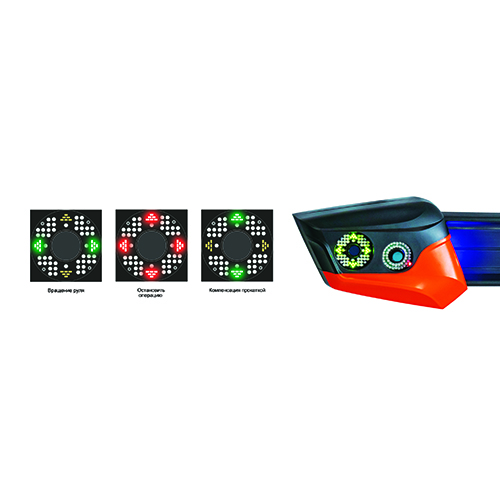

Máy kiểm tra góc đặt bánh xe 3D Techno Vector 7

 Thiết bị kiểm tra góc đặt bánh xe 3D Techno Vector 7 P 7204 TAS





 I. THÔNG SỐ KỸ THUẬT

* Chỉ khi thực hiện các phép đo trong mặt phẳng của xe. Để thực hiện các phép đo so với mặt phẳng nằm ngang, cần thực hiện phép đo đường chân trời.
** Khi được lắp đặt cách bàn quay trước hơn 2200mm, bộ cân chỉnh bánh xe hoạt động từ vị trí thấp nhất của thang lên đến độ cao 1700mm.

CÀI ĐẶT VÀ ĐỊNH LƯỢNG

* Chỉ khi thực hiện các phép đo trong mặt phẳng của xe. Để thực hiện các phép đo so với mặt phẳng nằm ngang, cần thực hiện phép đo đường chân trời.

Việc cài đặt và hiệu chuẩn phải được thực hiện bởi một chuyên gia được chứng nhận.
Bộ cân chỉnh bánh xe này được cung cấp trước khi hiệu chỉnh và có thể được sử dụng ngay sau khi lắp đặt.

II. CHỨC NĂNG

Hệ thống căn chỉnh bánh xe dựa trên máy tính là một thiết bị đo được thiết kế để kiểm soát các thông số cơ bản của vị trí trục trên bất kỳ loại ô tô nào có vành từ 12 "đến 24".

TechnoVector 7 được thiết kế để thực hiện các phép đo và thực hiện các điều chỉnh trên các bánh xe chịu được và không bền trong các công ty ô tô, trạm dịch vụ ô tô, trung tâm bán ô tô và trung tâm chẩn đoán đại lý.

Thiết bị cho phép đo các thông số cơ bản sau:

    Trục trước và sau:
        tổng và các góc ngón chân riêng lẻ;
        góc khum;
        bánh xe lùi;
        các góc đối xứng trục.
    Cầu trước (bánh xe chịu được):
        góc caster;
        SAI / KPI.

III. HƯỚNG DẪN MÃ SẢN PHẨM

V7204Т5А
12345678

1 - Thư chỉ định loạt tủ máy tính: T, V.
2 - Một số cho biết sê-ri thiết bị (7 cho Techno Vector 7).
3 - Số lượng trục đo đồng thời.
4 - Khả năng di chuyển của máy quay video: 0 đứng yên, 1 di chuyển.
5 - Tổng số đơn vị máy quay video trong bản sửa đổi: 2,4.
6 - Chữ chỉ định loại vỏ máy quay video: T, K, H, M.
7 - Độ phân giải cảm biến camera: 1 cho 1,3Mpix, 5 cho 5Mpix.
8 - Thư chỉ định thiết kế của vỏ máy quay phim: Cao cấp, Nhôm.
Xem thêm về văn bản nguồn này
Nhập văn bản nguồn để có thông tin dịch thuật bổ sung
Gửi phản hồi
Bảng điều khiển bên


IV. SPECIFICATION

V. PHẠM VI RỘNG

Các tính năng chính của công nghệ WideScope:

    Phạm vi chiều cao làm việc của thang nâng lên đến gấp đôi so với các thiết bị cân chỉnh bánh xe tương tự của các hãng khác.

Bộ căn chỉnh bánh xe 4 camera giúp bạn có thể đo và thực hiện các điều chỉnh trên thang máy từ độ cao căn chỉnh (1700 mm) đến mặt sàn mà không cần sử dụng bất kỳ cơ cấu dịch chuyển camera, cầu thang và chân đế nào.

Bộ cân chỉnh bánh xe 2 camera giúp bạn có thể thực hiện các phép đo và điều chỉnh thang máy trong phạm vi chiều cao thang máy từ 900-1700 * mm so với mặt sàn.

    Khoảng cách tối thiểu (từ 1200 mm) từ đơn vị camera đến thang máy hoặc hố so với các thiết bị cân chỉnh bánh xe tương tự của các công ty khác.

Yêu cầu tối thiểu về kích thước của nhà xưởng - 6550 mm.

    Vỏ máy quay video khả năng tầm xa có thể được lắp đặt ở khoảng cách xa. Điều này đặc biệt quan trọng đối với các cấu hình treo tường khi tường cách xa nơi làm việc (3-4 mét).
    Hoạt động có thể được thực hiện ngay cả khi hình ảnh mục tiêu bị đóng một phần hoặc bị hư hỏng!

* phụ thuộc vào khoảng cách của vị trí đặt máy ảnh

Biểu đồ phạm vi tầm nhìn của camera cho bộ chỉnh hình bánh xe WideScope TechnoVector
Xem thêm về văn bản nguồn này
Nhập văn bản nguồn để có thông tin dịch thuật bổ sung
Gửi phản hồi
Bảng điều khiển bên



TechnoVector 7204 installation range

* - đối với cấu hình treo tường (kiểu K).
** - các đặc điểm của máy ảnh khác nhau đối với phạm vi 1200-2550mm và phạm vi 2550-3500 mm, nếu khoảng cách lớn hơn 2550, chiều cao đo sẽ tăng lên.

TechnoVector 7202 installation range

* - camera căn chỉnh bánh xe giúp bạn có thể thực hiện các phép đo trên mặt sàn mà không cần sử dụng bất kỳ cơ cấu dịch chuyển camera, cầu thang và giá đỡ nào nếu khoảng cách L lớn hơn 2700mm.

VI. PHẦN MỀM 3D TECHNO VECTOR

Tính năng phần mềm Techno Vector 3D
Hình ảnh 3D

·
Compensation screen

·      Phần mềm có mô hình 3D hoạt hình của khung gầm ô tô thông thường

Các bánh xe được định vị theo các giá trị đo được của chân, camber và bánh xe

Chế độ điều chỉnh có một số chế độ xem: cho mỗi bánh xe, cho mỗi trục, chế độ xem tổng quát, chế độ xem hình học và chế độ 2D

Đồng hồ đo 3D được hiển thị trên màn hình trong quá trình điều chỉnh. Chúng cho phép hình dung tốt hơn về các giá trị căn chỉnh bánh xe đo được

Tất cả thông tin trên màn hình được cập nhật trực tiếp dưới dạng 3D

Bản in do phần mềm tạo ra cũng có thể bao gồm hình ảnh kết xuất 3D minh họa vị trí của bánh xe trước và sau khi điều chỉnh

Công nghệ cắt cạnh

·
Adjustment screen - Main view

·      Tốc độ làm mới cực nhanh của các giá trị đo được. Máy ảnh có thể chụp tối đa 40 khung hình / giây và phần mềm sẽ theo kịp chúng

Phát hiện các mục tiêu bị che khuất một phần *

Phát hiện nhiều mục tiêu vượt qua cho phép làm việc tại không gian làm việc cực kỳ sáng sủa

Kiến trúc đa luồng sử dụng tất cả các khả năng của bộ vi xử lý đa lõi hiện đại

Phần mềm không phụ thuộc vào DPI sẽ phân chia tỷ lệ chính xác trên mọi màn hình hiện đại bao gồm cả màn hình 4K **

Thời gian chuyển đổi nhanh chóng. Tất cả các màn hình đều được tải trước khi bắt đầu để đảm bảo rằng không có tạm dừng trong khi điều hướng.

Cơ sở dữ liệu mô hình xe hơi phong phú cũng được tải trước ngay khi phần mềm khởi động và cung cấp thời gian phản hồi tức thì khi tìm kiếm hoặc điều hướng

ĐO

·
Measurement screen

·        Phần mềm sử dụng tất cả các kỹ thuật hiện đại để cải thiện độ chính xác của việc tính toán các vị trí mục tiêu trong không gian 3 chiều

Làm mịn đa khung giúp giảm sự mất ổn định của dữ liệu do rung động, điều kiện ánh sáng, nhưng phản ứng nhanh chóng với bất kỳ thay đổi lớn hơn nào

Phần mềm có thể tự động phát hiện chuyển động của thang máy trong quá trình điều chỉnh và hiệu chỉnh các giá trị trực tiếp nếu thang máy bị lệch ở độ cao điều chỉnh

Hai hệ tọa độ đo lường được hỗ trợ: đường chân trời được hiệu chỉnh và mặt phẳng xe *

Chế độ bánh xe treo cho phép điều chỉnh các thông số xe với bánh xe được kích hoặc quay để dễ dàng điều chỉnh.

* Tính năng đo đường chân trời không khả dụng trên thiết bị cân chỉnh bánh xe không đứng yên

CÔNG VIỆC DỄ DÀNG VÀ TÙY CHỈNH

Adjustment screen - 2D view

·      Quy trình làm việc trực quan chỉ sử dụng bốn nút ở cuối màn hình

Hình ảnh hữu ích được hiển thị để nhắc nhở kỹ thuật viên aligner về các hành động cần được thực hiện

Phần mềm lưu trữ tất cả các đơn đặt hàng và tất cả các phép đo. Chúng có thể được xem xét bất cứ lúc nào.

Phần mềm lưu trữ lịch sử của tất cả các hiệu chuẩn. Kết quả có thể được xem xét bất cứ lúc nào.

Tất cả điều hướng thông qua hầu hết các phần mềm có thể được thực hiện bằng các phím nóng trên điều khiển từ xa hoặc bàn phím

Hỗ trợ máy ảnh web cho phép hiển thị nguồn cấp dữ liệu máy ảnh web trong menu chính để giúp người lái xe định vị xe tại nơi làm việc.

Nhiều cài đặt cho phép tinh chỉnh hành vi của giao diện phần mềm. Các tùy chọn có thể có bao gồm:

Thiết lập bản in cho phép chọn một trong hai mẫu và thiết lập văn bản và biểu trưng cũng như một số tùy chọn hữu ích khác

Chuyển đổi tự động có sẵn nếu có thể. Ví dụ, phần mềm tự động phát hiện khi bắt đầu bù và chuyển sang bước tiếp theo.

Người dùng có thể chọn các chế độ mặc định để bù, đo hoặc điều chỉnh

Một số tinh chỉnh khác cho các chế độ điều chỉnh, bù trừ và đo lường

CƠ SỞ DỮ LIỆU

·
Model selection screen

·      Chứa hơn 65000 xe

Các mục nhập xe chứa thông tin, hình ảnh và video về quy trình nhận dạng và chuẩn bị cũng như cách điều chỉnh camber, toe và các giá trị khác

Cập nhật cơ sở dữ liệu miễn phí

Cho phép thêm số lượng không giới hạn các mô hình tùy chỉnh và xuất / nhập chúng (đặc biệt tốt cho các mẫu ô tô hoàn toàn mới và cho các thị trường có các nhà sản xuất ô tô địa phương chưa có trong cơ sở dữ liệu của chúng tôi)

CÁC TÍNH NĂNG KHÁC

·
Report screen

·        Màn hình thống kê hiển thị thông tin có giá trị về năng suất căn chỉnh bánh xe: số lượng điều chỉnh đã được thực hiện trong một khoảng thời gian nhất định, thời gian điều chỉnh trung bình là bao nhiêu, v.v.

Bảng áp suất lốp có sẵn cho hầu hết các mô hình trong cơ sở dữ liệu

Dễ dàng xuất dữ liệu đơn hàng sang Excel hoặc phần mềm bảng điện tử khác với chức năng 'Xuất sang CSV' Hỗ trợ mạng ASA.

Phần mềm TechnoVector 3D hoạt động với Windows 7, Windows 8 và Windows 10.

Lắp đặt hệ thống


Techno Vector installation requirements

The primary installation of the device is made under a separate contract by the manufacturer service center or by a consumer, following the manufacturer's requirements is strongly recommended. The device works with a 4 post wheel alignment lift or repair pit, compliance with the horizontality requirements is needed.

The difference in level of front turntables and rear platforms must not exceed the sizes indicated in the picture.

The device is installed so that the PC monitor can be seen by the operator who is at any individual wheel or under the vehicle while performing wheel alignment. The recommended device location is shown below.

Checking and setting level difference of the wheel platforms should be made before operating the device at a new workplace and also at time-from-time re-checking of the platforms, which periodicity must be determined by a consumer due to constructive instability of the used platforms.

Checking level difference of the platforms can be made by the manufacturer's service center.

It is recommended to connect the monitor, printer and electronic unit with a multiple socket and a voltage stabilizer.

Platform layouts during a compensation procedure

Diagram 1. Platform layout during a rolling compensation procedure.

Diagram 2. Platform layout during a rolling compensation procedure.

Diagram 3. Platform layout during a jacking compensation procedure or a 3-point compensation procedure (rear axle is not adjusted).

Diagram 4. Platform layout during a jacking compensation procedure or a 3-point compensation procedure.

Diagram 5. Platform layout during a jacking compensation procedure or a 3-point compensation procedure.

Fundamental differences between various types of the Techno Vector 7

Fundamental differences between various types of the Techno Vector 7 wheel alignment systems are stipulated by camera mounting constructions and a total number of camera units.

The series of 4-camera wheel alignment systems without a electric motor drive.

The series of 4-camera wheel alignment systems without a lift includes the following modifications:

• High T-shaped rack for the lift;
• 2 separate high posts for the lift;
• 2 separate low posts for the pit;
• Beam wall-mount version.

Stationary camera mounting allows taking measurements both relative to the horizontal plane and relative to the plane made by the vehicle wheel-centers (dynamic recognition of the horizontal plane).

It is shown in the diagram that this series of 4-camera wheel alignment systems is equipped with long range vision cameras. This series of wheel aligners is suitable for use both with a lift and a pit. Low posts are designed to use with a pit.

The distance from the camera posts to the front wheel axes varies considerably - from 1200 mm to 3500 mm as opposed to 2-camera wheel alignment systems.

When installing the Techno Vector 7 wheel alignment systems in front of the lift, take into account the following workplace requirements for Techno Vector 7 (Lift).

The series of 2-camera wheel alignment systems without a electric motor drive.




Cameras are immovably fastened and it allows taking measurements both relative to the horizontal plane and relative to the plane set by wheel centers (dynamic determination of horizontal plane).

It is shown in the diagram that this series of 2-camera wheel aligners has height-limited vision range.

The distance from the camera posts to the front wheel axes is 1500-3500 mm.

While installing the Techno Vector 7 wheel alignment systems, take into account the following workplace requirements for Techno Vector 7 (Ramp, Pit).

Series of 2-camera wheel aligners with a beam with changeable angle.

The series of 2-camera wheel aligners with electric motor drive allows working only relative to the plane made by the vehicle wheel-centers (dynamic recognition of the horizontal plane).

It is shown in the diagram that this series of 2-camera wheel alignment systems is equipped with long range vision cameras. This series of wheel aligners is suitable for use both with a lift and a pit.

The distance from the camera posts to the front wheel axes is 1500-3500 mm.

When installing the Techno Vector 7 wheel alignment systems in front of the lift, take into account the following workplace requirements for Techno Vector 7 (Lift).

Workplace Requirements for Techno Vector 7 (Lift)

The Techno Vector 7 wheel alignment system installation in front of the lift

Before installing the device it is required to align the lift in the horizontal plane. Horizontality requirements are the same as for installing the Techno Vector 7 wheel alignment systems in front of the pit.

When installing the Techno Vector 7 wheel aligners in front of the lift, take into consideration the following factors:

• Some lifts have closely adjacent posts (W-parameter)
• Some lifts have front turnplate platforms closely located to the front posts (H-parameter)

Most of the 4 post wheel alignment lifts represented in the market are sized to mount the Techno Vector 7 wheel aligners within the tolerance range specified in the instruction.

Floor-mount version (T):

Floor-mount version (M, H):

Floor-mount version (K):

Reference sizes:

Minimum distance to the wall, min X = 200 mm
Wheel aligner depth, Z = 320 mm (floor-mount version), 420 mm (wall-mount version).

There are lifts which require to minimize the L-distance or move front turnplates to the back because front posts of the lift obstruct the camera vision range.

In other words, posts obstruct targets. To understand if a lift or a workplace is suitable for the Techno Vector 7 wheel aligner installation, calculate the parameter "Width margin" according to the following formula.

B - distance between front camera units, consult the table.

L - distance from camera units to the front axle of the vehicle, mm, consult the table.

W - distance between front posts of the lift, mm

H - distance from front posts of the lift to the front axle of the vehicle, mm.

* Value 2830 corresponds to the vehicle with maximum track width of 1763mm, with permissible deviation from the center line of the lift 25mm.

Calculation form

The Techno Vector 7 wheel alignment system installation in front of the repair pit

The Techno Vector 7 wheel alignment system installation in front of the repair pit.

The device works with a 4 post wheel alignment lift or a repair pit, following the horizontality requirements is strongly recommended.
The difference in level of the front turnplates and rear platforms must not exceed the sizes specified in the picture!

Floor-mount version:

Floor-mount version:

Wall-mount version (4-camera wheel aligners only):

Optimum pit width is 750-800mm.

Minimum distance to the wall, min X = 200 mm.
Wheel aligner depth, Z = 320 mm (floor-mount version), 420mm (wall-mount version).

L - distance from camera units to the front axle of the vehicle, mm, consult the table.
